Celovit komplet za predelavo BMW Navigator na Garmin mo XT2 / XT– združljivo z modeloma R1300GS in R1250GS

Lastnosti izdelka:

• združljivo z nosilciema Garmin Zūmo XT2 in Zūmo XT
  (nosilec navigacije ni vključen)

• združljivo z originalnim BMW Motorrad OEM nosilcem Navigatorja
  (glejte ustrezen model na slikah)

• možnost zaklepanja Garmin navigacije na BMW nosilcu

• združljivost z več modeli BMW motociklov, ki uporabljajo enak navigacijski sistem:
  F 750 GS, F 850 GS, F 850 GS Adventure, F 900 R, F 900 XR, F 900 GS,
  S 1000 XR (2014–), R 1200 GS (2011–), R 1200 GS Adventure, R 1200 RS, R 1200 R,
  R 1250 GS, R 1250 GS Adventure, R 1250 R, R 1250 RS,
  R 1300 GS, R 1300 GS Adventure.

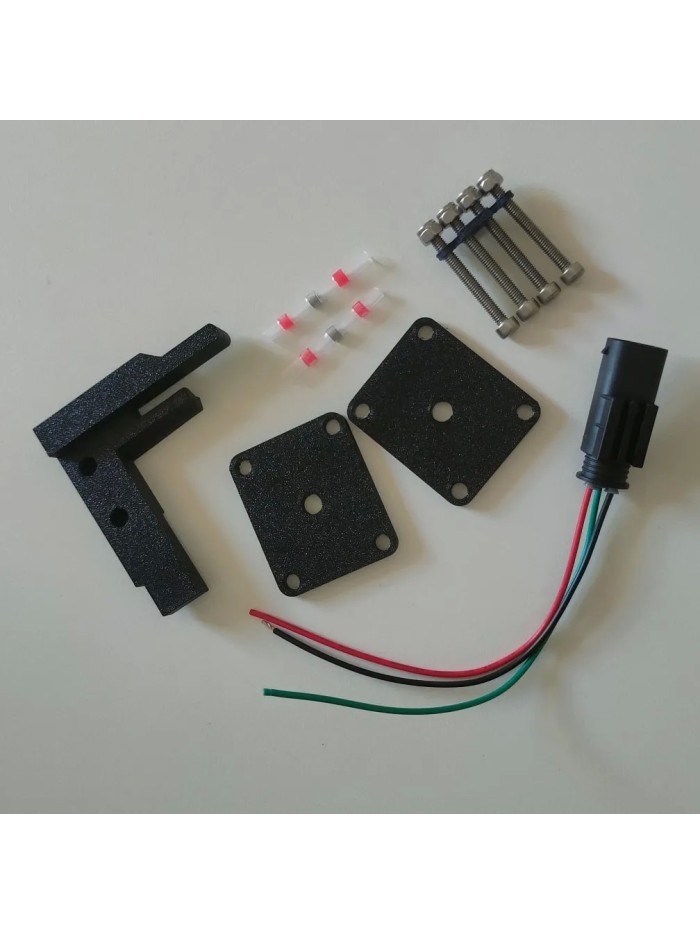

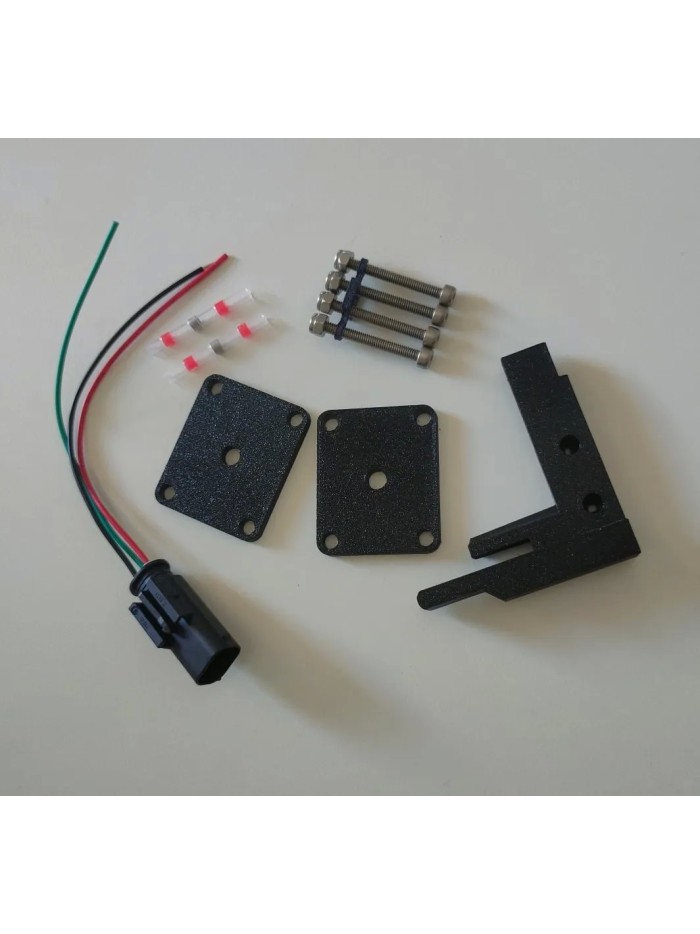

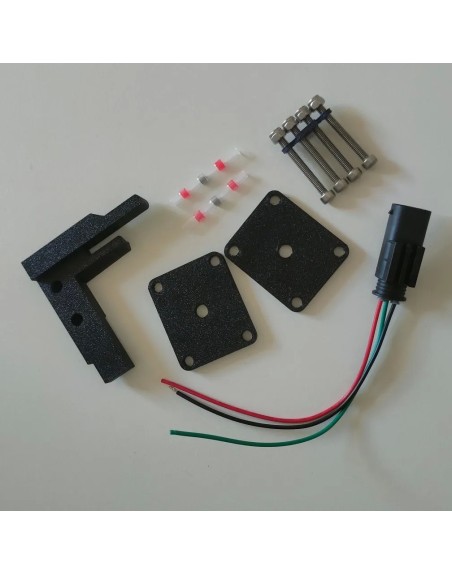

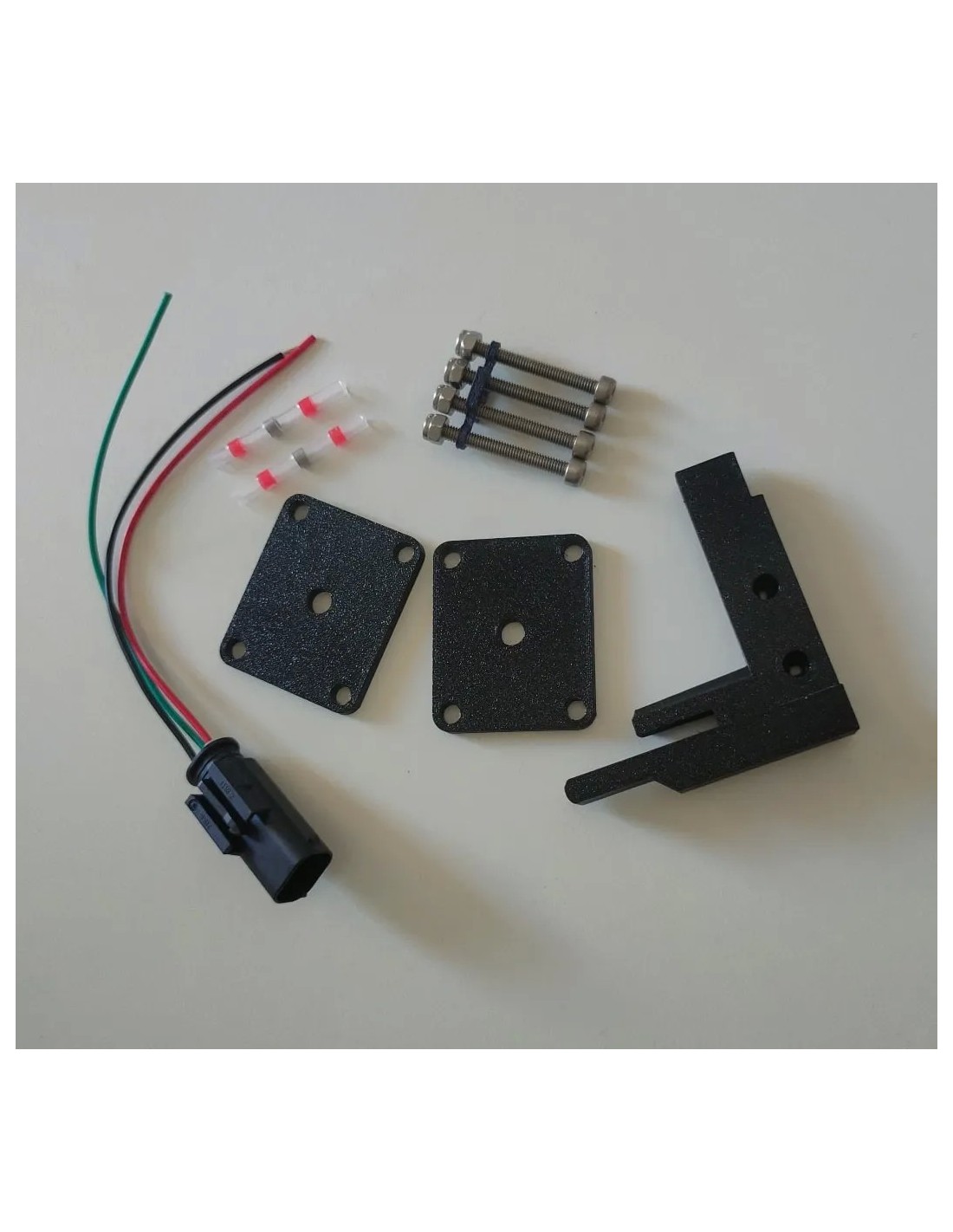

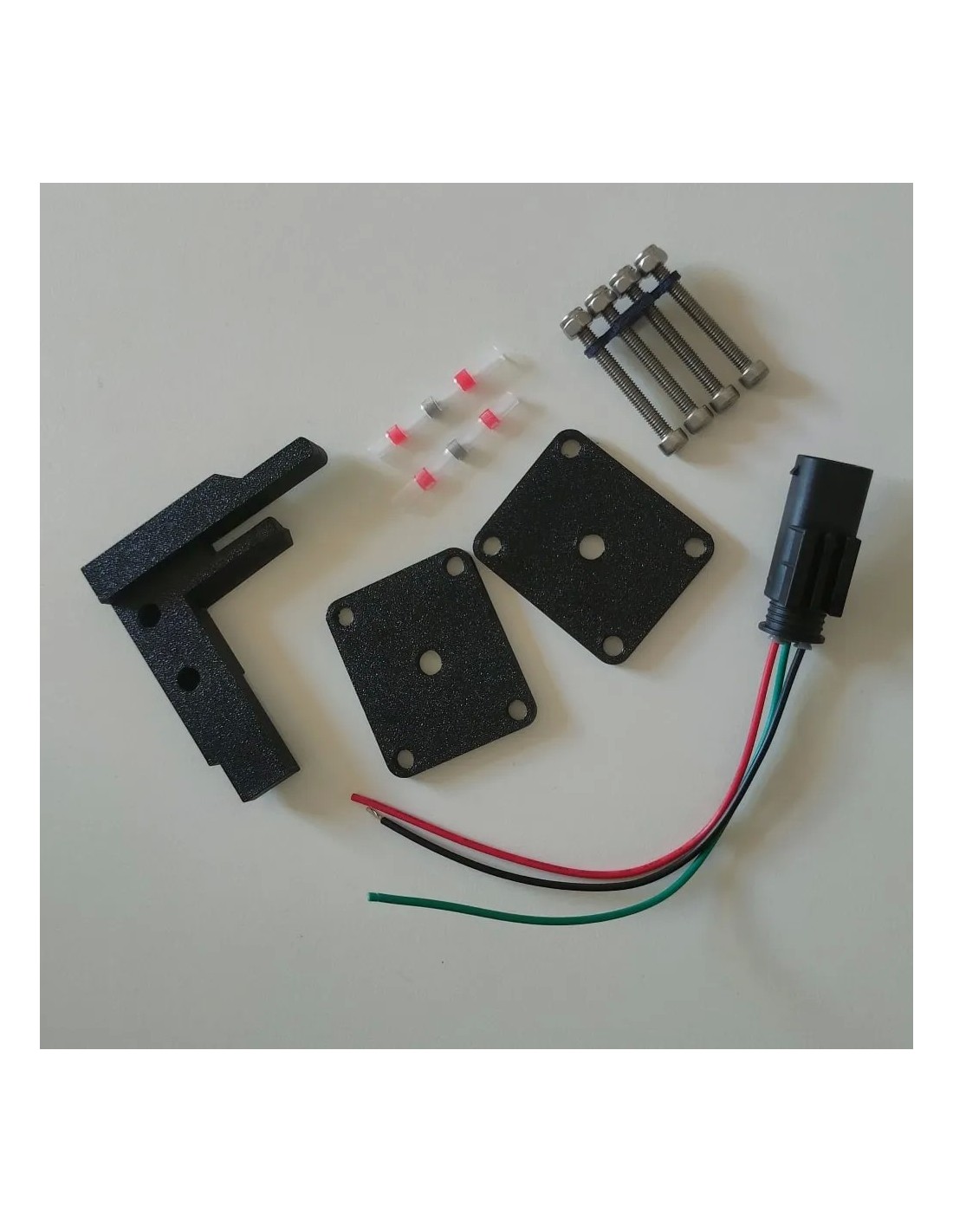

Vsebina naročila:

• distančna plošča za nosilec Garmin Zūmo XT2,

• zaklepni drsnik za originalni BMW Motorrad nosilec navigacije,

• BMW vtičnica,

• večji inox vijaki in inox matice,

• vodoodporni toplotno skrčljivi žični konektorji.

Navodila za montažo

1. Začnite s povezavo električnega kabla iz originalnega nosilca Zūmo XT2 s priloženo BMW vtičnico.
   Za povezavo uporabite priložene toplotno skrčljive konektorje, ki jih lahko segrejete z navadnim grelnim virom, kot npr. z običajnim sušilnikom za lase.

   Pomembno opozorilo: Pred dokončno montažo je priporočljivo preveriti ožičenje tako, da priloženo BMW vtičnico najprej priključite neposredno na obstoječi kabelski snop motocikla.

2. Ne zanašajte se izključno na barvo izolacije žic (npr. rdeča ali črna), saj ta morda ne ustreza standardnim oznakam polaritete.

3. Odvijte dva majhna vijaka in odstranite originalni zaklepni drsnik.
   Ta dva vijaka in zadnji ročaj boste nato ponovno uporabili pri montaži novega zaklepnega mehanizma.

4. Odvijte štiri vijake in odstranite nosilec Navigatorja z BMW Motorrad GPS nosilca.
   Pazite na matice na zadnji strani.

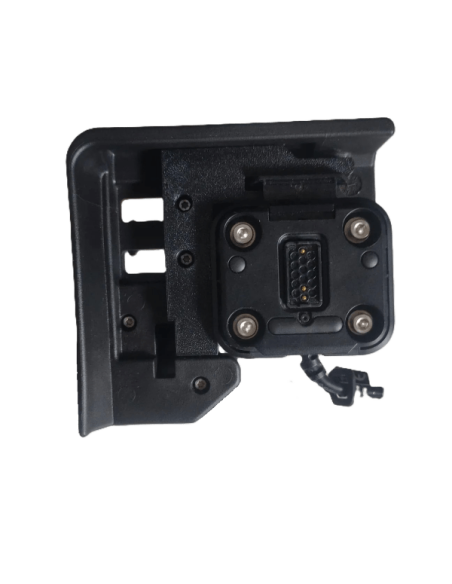

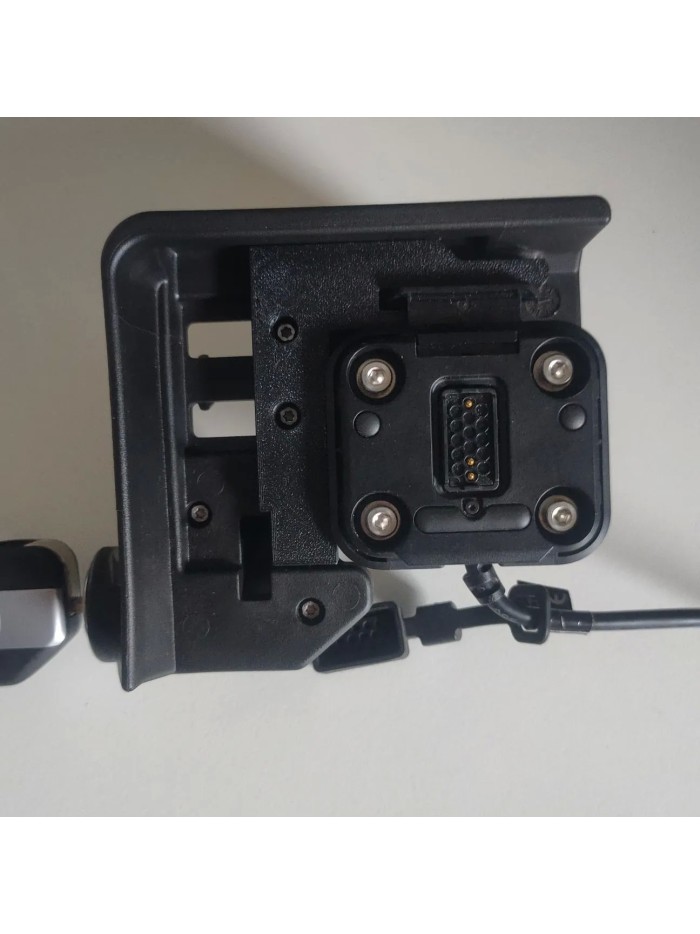

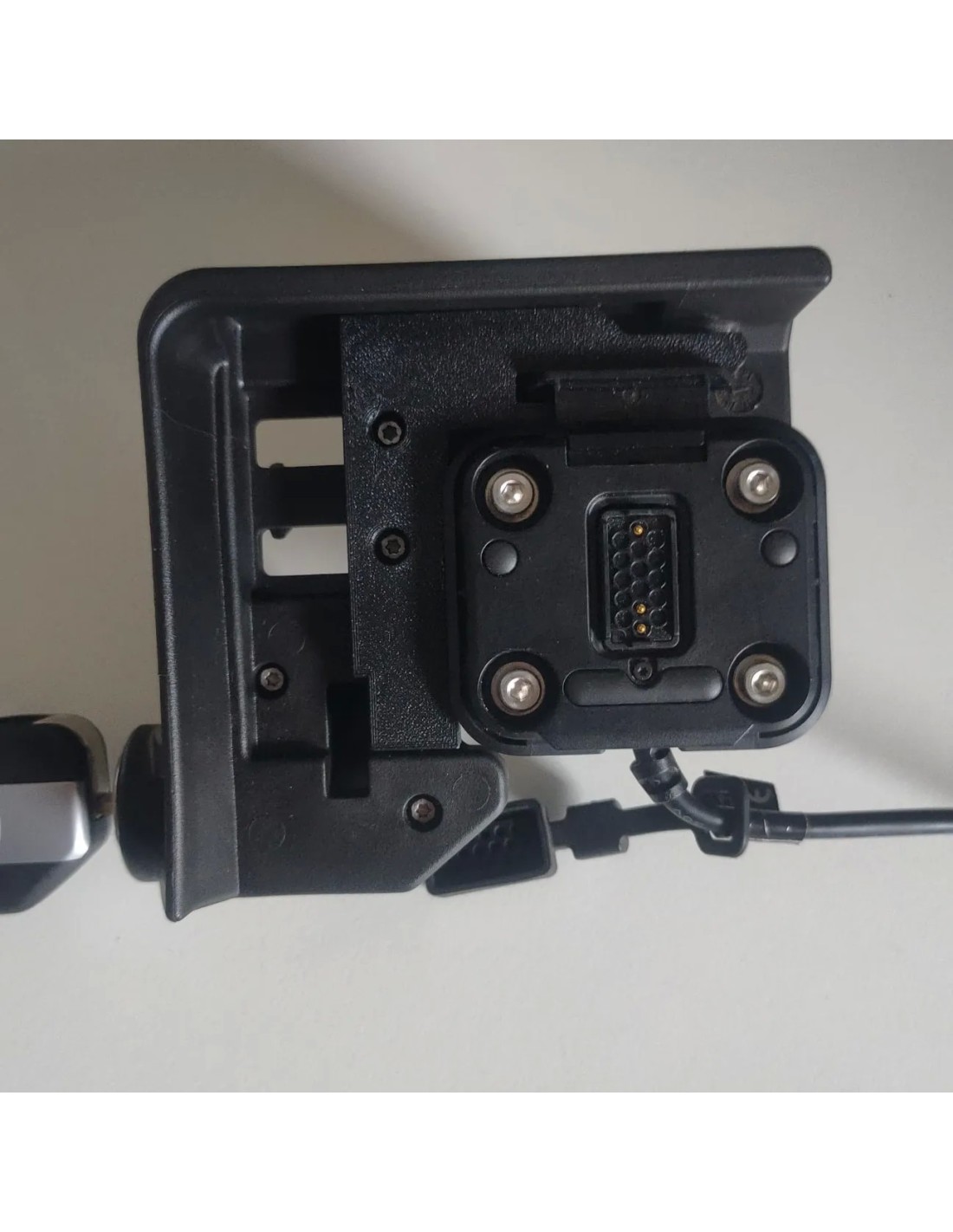

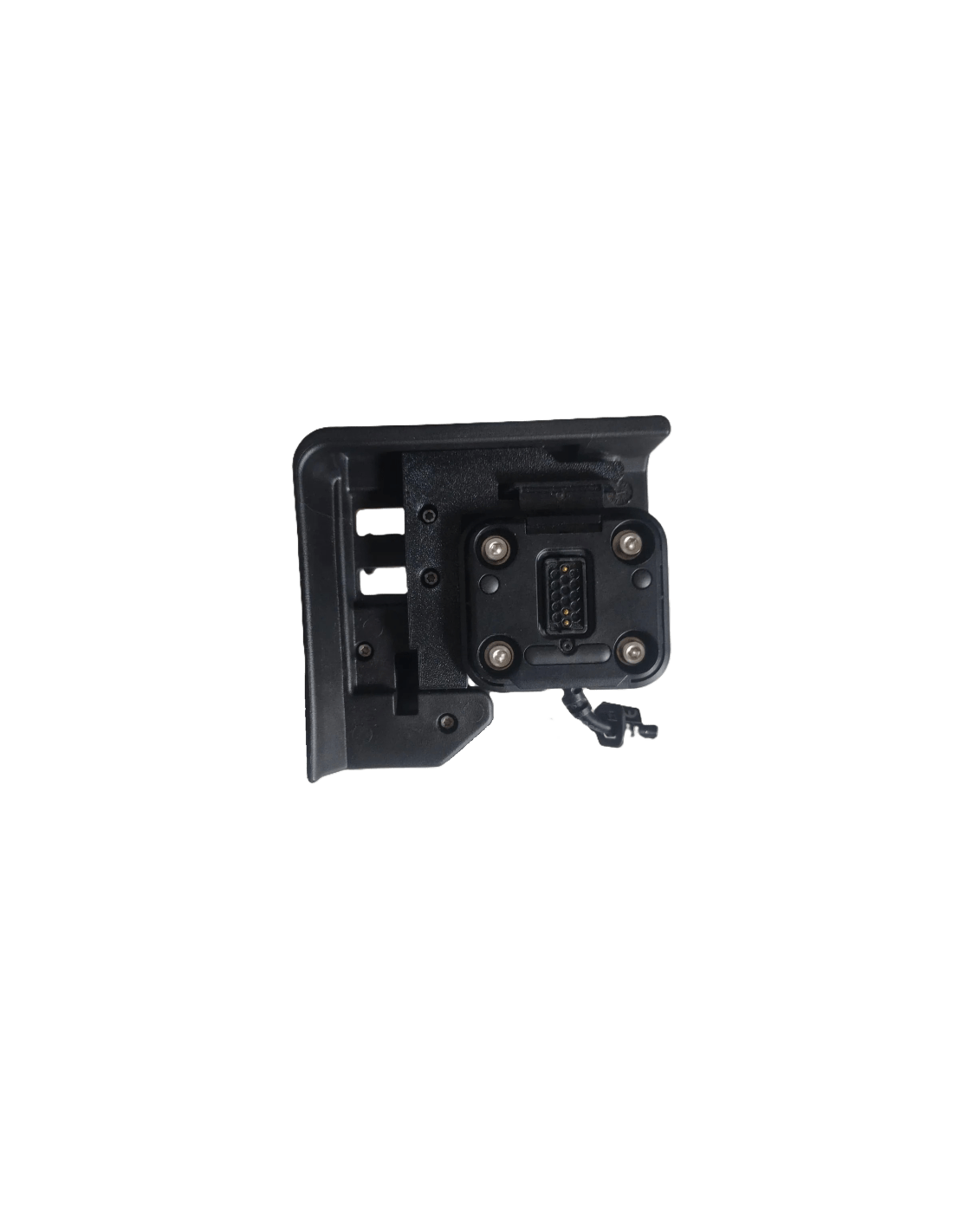

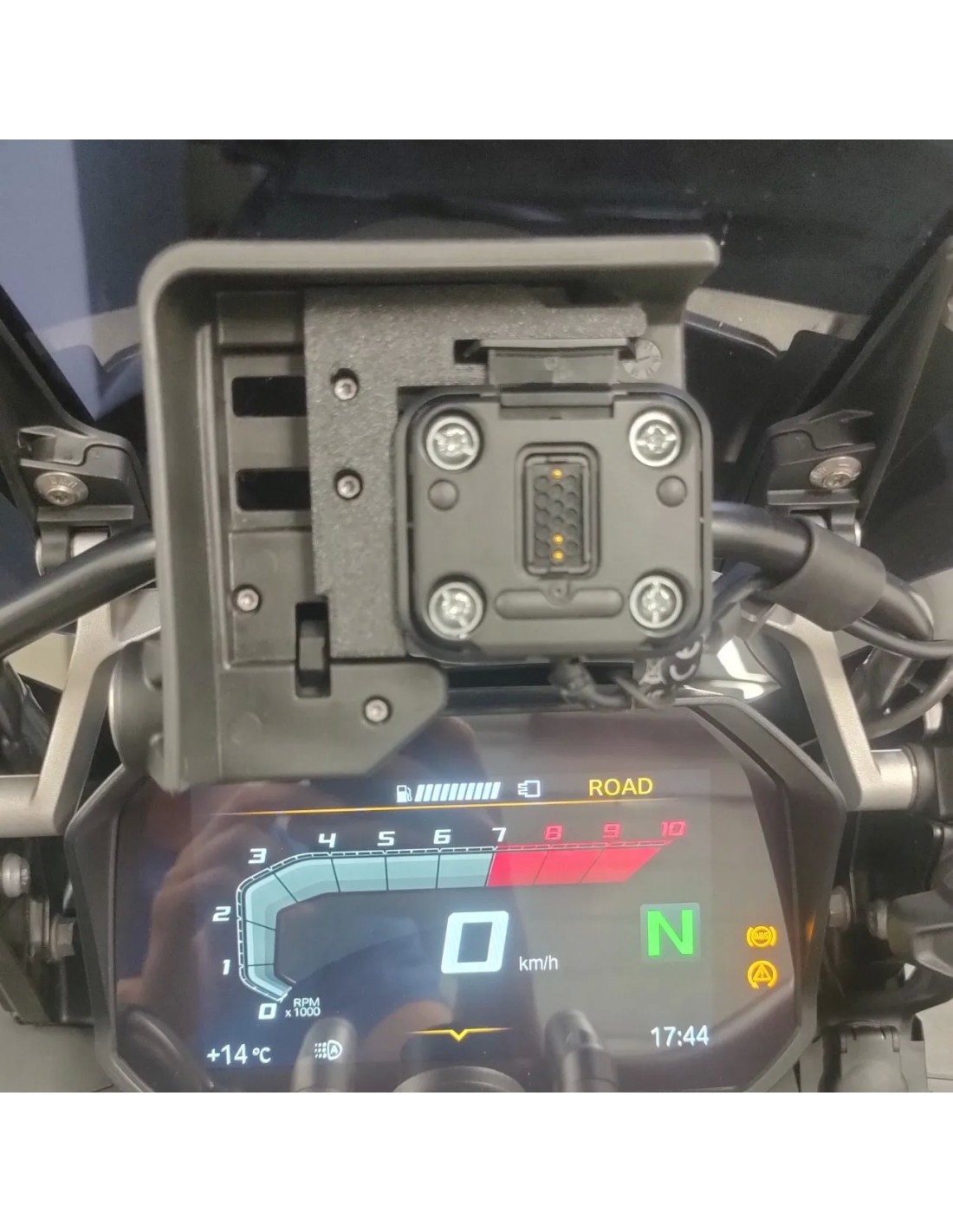

5. Na mesto odstranjenega nosilca namestite distančno ploščo in nosilec Zūmo XT2 (priložen Garminovi napravi) ter ju pritrdite z daljšimi vijaki.
   Vijakov za zdaj še ne zategnite do konca.

6. Namestite zaklepni drsnik na originalni BMW Motorrad nosilec navigacije z uporabo zadnjega ročaja in originalnih dveh vijakov.

7. Poravnajte zaklepni drsnik in nosilec Zūmo XT2.

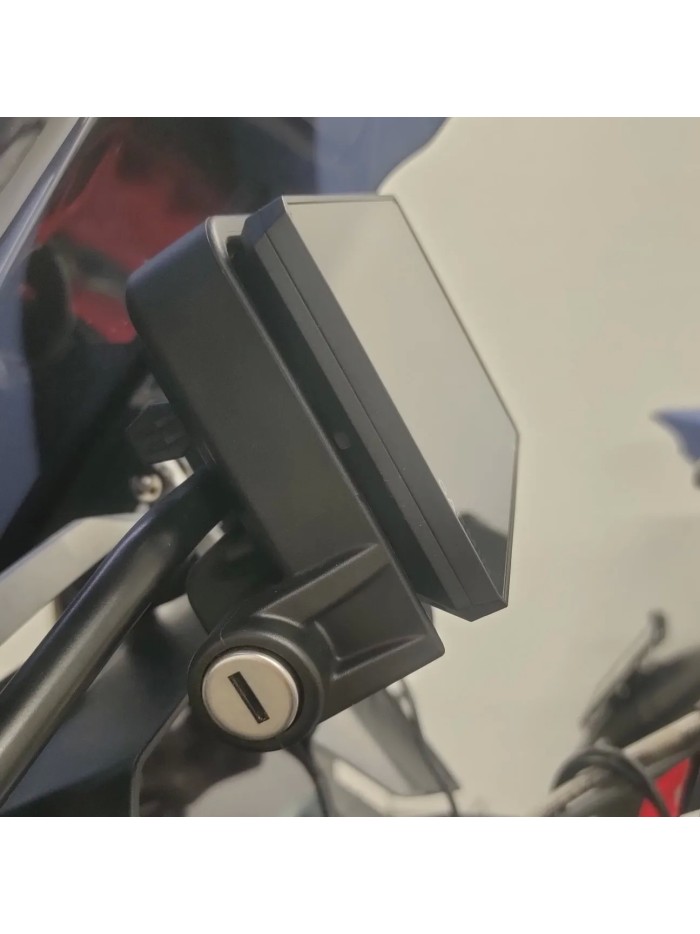

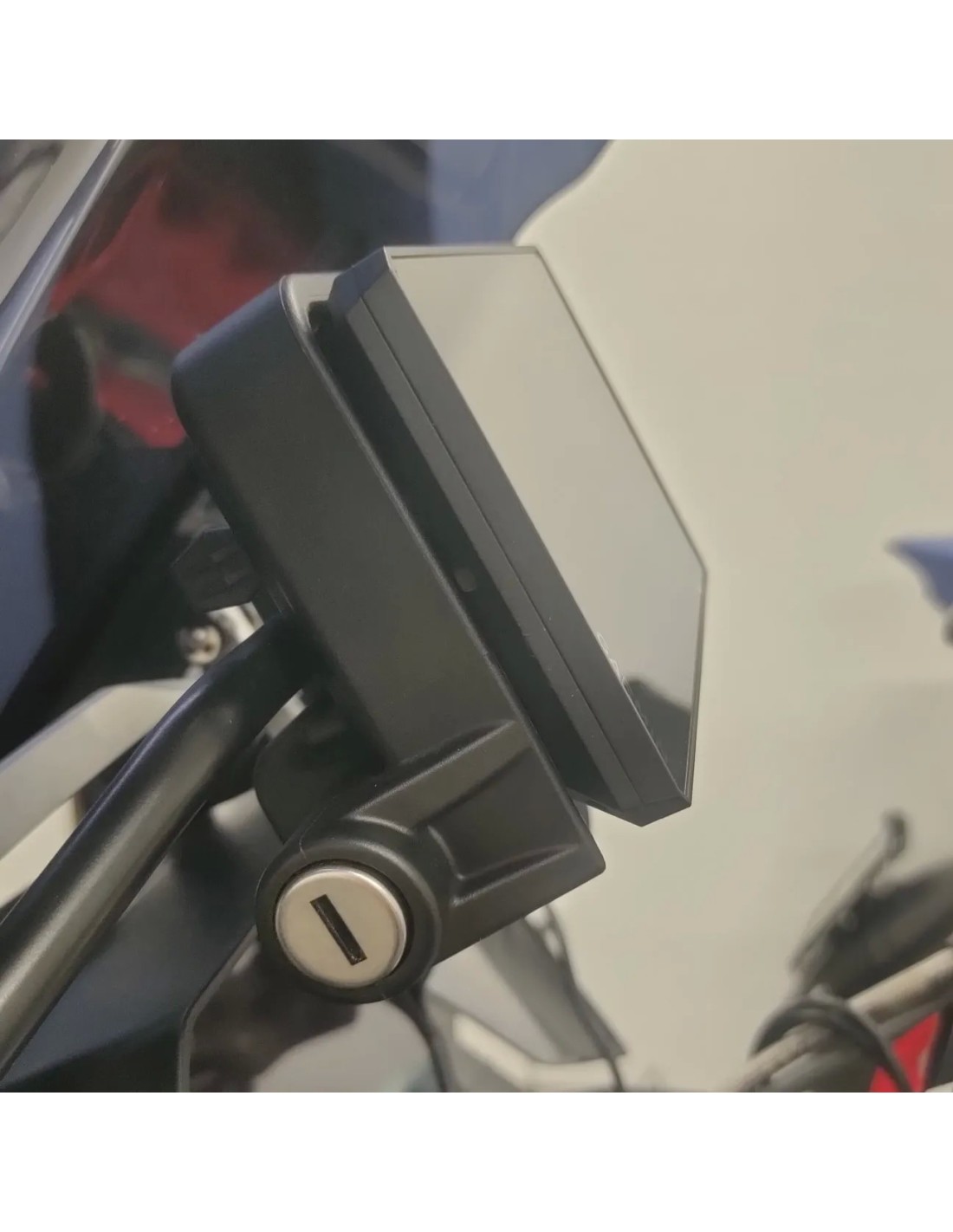

8. Garminovo napravo pritrdite tako, da zaklepni drsnik potisnete v zaklenjen položaj.

9. Previdno in trdno privijte vseh šest vijakov.

10. Odklopite kabel z originalnega nosilca Navigatorja in ga priključite na nosilec Zūmo XT2.

11. Ko je vse varno nameščeno in povezano, preizkusite delovanje sistema.
    Če med montažo naletite na težave ali imate dodatna vprašanja, nas brez zadržkov kontaktirajte – z veseljem vam bomo pomagali.

Opombe:

• Nosilec BMW Navigator ni vključen v komplet.
• Z blagovno znamko Garmin nismo povezani; vse blagovne znamke so uporabljene izključno za identifikacijske namene.
